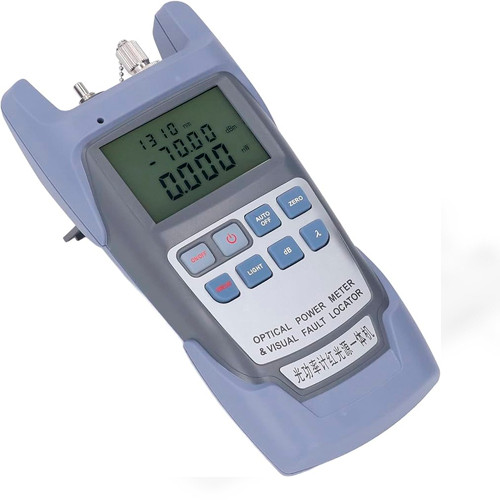

پاور متر همراه قلم نوری فیبر نوری POWER METER VFL

پاورمیتر فیبر نوری (Optical Power Meter) یک ابزار اندازه‌گیری حیاتی در شبکه‌های فیبر نوری است که برای اندازه‌گیری دقیق توان نوری (Optical Power) که از طریق یک فیبر نوری عبور می‌کند، استفاده می‌شود. این دستگاه اساساً میزان نوری که به انتهای کابل فیبر نوری می‌رسد را اندازه‌گیری کرده و نتیجه را معمولاً بر حسب دسی‌بل میلی‌وات (dBm) یا میکرووات (µW) نمایش می‌دهد.

چرا اندازه‌گیری توان نوری مهم است؟

اندازه‌گیری توان نوری با استفاده از پاورمیتر فیبر نوری برای اهداف مختلفی ضروری است:

1. تست و راه‌اندازی اولیه: در زمان نصب و راه‌اندازی یک کابل فیبر نوری جدید، پاورمیتر برای اطمینان از اینکه سیگنال نوری با قدرت کافی به انتهای کابل می‌رسد، استفاده می‌شود.
2. عیب‌یابی (Troubleshooting): اگر مشکلی در شبکه فیبر نوری رخ دهد (مانند افت سیگنال، قطع ارتباط)، پاورمیتر به تکنسین‌ها کمک می‌کند تا محل دقیق مشکل را شناسایی کنند. مثلاً با اندازه‌گیری توان در نقاط مختلف، می‌توان افت توان بیش از حد در یک بخش خاص از کابل یا در یک کانکتور را تشخیص داد.
3. اندازه‌گیری افت توان (Loss Measurement): با استفاده از یک منبع نور نوری (Optical Light Source) همراه با پاورمیتر، می‌توان افت توان (Loss) کل یک کابل یا بخشی از آن را دقیقاً اندازه‌گیری کرد. این فرآیند معمولاً شامل اندازه‌گیری توان خروجی از منبع نور و سپس اندازه‌گیری توان دریافتی در انتهای دیگر کابل است.
4. بررسی عملکرد تجهیزات: برای اطمینان از اینکه فرستنده‌های نوری (Transmitters) در تجهیزاتی مانند سوئیچ‌ها یا روترها، توان نوری را در محدوده مشخص شده ارسال می‌کنند، از پاورمیتر استفاده می‌شود.

اجزای اصلی پاورمیتر فیبر نوری:

یک پاورمیتر فیبر نوری معمولاً شامل بخش‌های زیر است:

1. حسگر نوری (Optical Sensor): بخشی که نور دریافتی را به سیگنال الکتریکی تبدیل می‌کند. رایج‌ترین حسگرها مبتنی بر دیودهای نوری (Photodiodes) مانند سیلیکون (Si) برای طول موج‌های کوتاه‌تر (مانند 650 تا 850 نانومتر) و ایندیوم گالیم آرسنید (InGaAs) برای طول موج‌های مورد استفاده در مخابرات فیبر نوری (مانند 1310، 1490، 1550، 1625 نانومتر) هستند.
2. مدار پردازش سیگنال: سیگنال الکتریکی دریافتی از حسگر را تقویت، پردازش و به واحد اندازه‌گیری (dBm یا µW) تبدیل می‌کند.
3. نمایشگر: معمولاً یک نمایشگر LCD است که توان نوری اندازه‌گیری شده را به صورت دیجیتال نشان می‌دهد.
4. کانکتور ورودی: پورت یا کانکتوری که کابل فیبر نوری به آن متصل می‌شود. این کانکتورها معمولاً Universal هستند و می‌توانند آداپتورهایی برای کانکتورهای مختلف (مانند SC، FC، LC، ST) داشته باشند.
5. باتری: برای تأمین انرژی دستگاه.

نحوه استفاده:

1. انتخاب طول موج مناسب: پاورمیتر باید برای طول موج نوری که قرار است اندازه‌گیری شود (مثلاً 1310 یا 1550 نانومتر) تنظیم شود. برخی پاورمیترها قابلیت اندازه‌گیری در چندین طول موج را به طور همزمان یا متوالی دارند.
2. کالیبراسیون (اختیاری ولی توصیه شده): برای دقت بالاتر، پاورمیتر باید با یک منبع نور استاندارد کالیبره شود.
3. اتصال: کابل فیبر نوری که قرار است توان آن اندازه‌گیری شود، به کانکتور ورودی پاورمیتر متصل می‌شود. اگر از یک منبع نور خارجی استفاده می‌شود، ابتدا منبع نور به یک سر کابل و پاورمیتر به سر دیگر کابل متصل می‌شود.
4. قرائت نتیجه: مقدار توان نوری بر روی نمایشگر دستگاه نشان داده می‌شود.

انواع پاورمیترهای فیبر نوری:

• پاورمیترهای دستی: کوچک، قابل حمل و مناسب برای تکنسین‌های میدانی.
• پاورمیترهای با قابلیت اندازه‌گیری افت توان: این دستگاه‌ها همراه با یک منبع نور عرضه می‌شوند و قادرند افت توان را به صورت خودکار اندازه‌گیری کنند.
• پاورمیترهای تخصصی: مانند پاورمیترهای VFL (Visual Fault Locator) که علاوه بر اندازه‌گیری توان، قادر به نمایش بصری محل اتصالات معیوب یا شکستگی‌های جزئی در کابل نیز هستند (با تاباندن نور قرمز مرئی).

پاورمیتر فیبر نوری یک ابزار اساسی برای هر کسی است که با شبکه‌های فیبر نوری سر و کار دارد و برای اطمینان از سلامت و کارایی این شبکه‌ها ضروری است.
