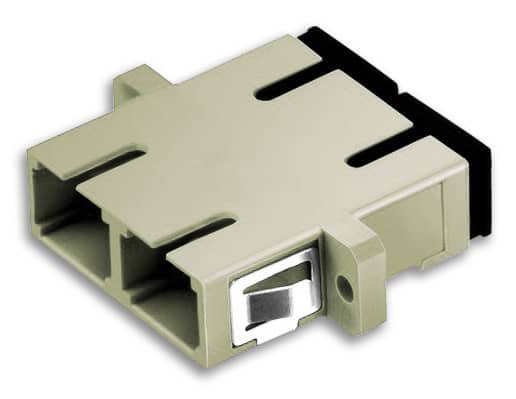

آداپتور فیبر نوریscدابلکس/مالتی مود Adaptor fibr OPTICE SC DX mm

آداپتور فیبر نوری (Fiber Optic Adapter) که گاهی به آن کوپلر فیبر نوری (Fiber Optic Coupler) هم گفته می‌شود، یک قطعه کوچک اما حیاتی در شبکه‌های فیبر نوری است. وظیفه اصلی آن اتصال دقیق و تراز دو کانکتور فیبر نوری به یکدیگر برای ایجاد یک مسیر نوری پیوسته و با حداقل افت است.

تصور کنید دو سر کابل فیبر نوری دارید که هر کدام دارای کانکتور مخصوص به خود هستند (مثلاً دو سر SC). برای اینکه این دو کابل به هم متصل شوند و نور بتواند از یکی به دیگری منتقل شود، نیاز به آداپتور دارید. آداپتورها به گونه‌ای طراحی شده‌اند که کانکتورهای فیبر نوری را به طور دقیق در یک راستا قرار دهند تا هسته‌های فیبر (جایی که نور عبور می‌کند) کاملاً روبروی هم قرار گیرند و افت سیگنال به حداقل برسد.

ساختار و عملکرد:

آداپتورها معمولاً از یک بدنه پلاستیکی یا فلزی و یک آستین تراز کننده (alignment sleeve) ساخته شده‌اند. این آستین تراز کننده، که می‌تواند از جنس سرامیک (برای دقت بالاتر و افت کمتر، به‌ویژه در سینگل‌مود) یا فسفر برنز (برای مالتی‌مود و کاربردهای با حساسیت کمتر) باشد، وظیفه دارد فرول‌های (ferrule) دو کانکتور را به دقت در یک خط قرار دهد.

انواع آداپتورها:

آداپتورها بر اساس نوع کانکتور فیبر نوری که پشتیبانی می‌کنند، دسته‌بندی می‌شوند:

1. آداپتورهای همنوع (Same-Type Adapters):

   • برای اتصال دو کانکتور از یک نوع استفاده می‌شوند، مثلاً:
   • SC-SC: رایج‌ترین نوع، برای اتصال دو کانکتور SC.
   • LC-LC: برای اتصال دو کانکتور LC.
   • ST-ST: برای اتصال دو کانکتور ST.
   • FC-FC: برای اتصال دو کانکتور FC.
   • این آداپتورها می‌توانند سیمپلکس (simplex) باشند (برای یک فیبر) یا دوبلکس (duplex) (برای دو فیبر کنار هم).

2. آداپتورهای ترکیبی/هیبرید (Hybrid Adapters):

   • برای اتصال دو کانکتور از انواع مختلف استفاده می‌شوند، مثلاً:
   • SC-LC: برای اتصال یک کانکتور SC به یک کانکتور LC.
   • FC-ST: برای اتصال یک کانکتور FC به یک کانکتور ST.
   • این نوع آداپتورها بسیار مفید هستند زمانی که در یک سیستم نیاز به اتصال کابل‌هایی با کانکتورهای متفاوت وجود دارد.

نکات مهم در مورد آداپتورها:

• سینگل‌مود در مقابل مالتی‌مود: آداپتورهای سینگل‌مود معمولاً از آستین‌های سرامیکی با دقت بالاتر استفاده می‌کنند و برای جلوگیری از افت زیاد، باید فقط با کانکتورهای سینگل‌مود استفاده شوند. آداپتورهای مالتی‌مود انعطاف‌پذیری بیشتری دارند اما استفاده از آداپتور مالتی‌مود برای فیبر سینگل‌مود باعث افت زیادی می‌شود.
• رنگ‌بندی: آداپتورها نیز معمولاً با رنگ‌های مشخصی برای تشخیص نوع فیبر مرتبط (سینگل‌مود یا مالتی‌مود) یا نوع پولیش (UPC، APC) کدگذاری می‌شوند. مثلاً آبی برای سینگل‌مود UPC و سبز برای سینگل‌مود APC رایج است.
• جنس پولیش (Polish Type): آداپتورها باید با نوع پولیش کانکتورهای متصل شونده (UPC، APC) سازگار باشند. آداپتورهای APC معمولاً دارای زاویه هستند و فقط با کانکتورهای APC قابل استفاده‌اند.

کاربردها:

آداپتورهای فیبر نوری در موارد زیر کاربرد دارند:

• پچ پنل‌های فیبر نوری: برای ایجاد نقاط اتصال بین کابل‌های ورودی و پچ‌کوردهای خروجی.
• جعبه‌های توزیع فیبر (FDB) و ODFها: برای مدیریت و اتصال فیبرهای نوری.
• تجهیزات تست فیبر نوری: برای اتصال تجهیزات تست به کابل‌های فیبر نوری.
• تجهیزات فعال شبکه: در برخی سوئیچ‌ها، مدیاکانورترها و سایر تجهیزات شبکه که پورت فیبر نوری دارند.

در نهایت، انتخاب صحیح آداپتور متناسب با نوع فیبر، نوع کانکتور و نیازهای شبکه، در حفظ کیفیت سیگنال و عملکرد صحیح شبکه فیبر نوری بسیار اهمیت دارد.
